Entender tu cuadro eléctrico: qué protege exactamente cada interruptor (IGA, PIA, ID)

Miras esa caja blanca en la entrada de casa, llena de palancas, y sientes un ligero escalofrío. Cuando «salta la luz», tu primer instinto es subirlo todo y cruzar los dedos. Para la mayoría, el cuadro eléctrico es un misterio, una fuente de ansiedad que solo tocamos en caso de emergencia. Lo vemos como un conjunto de fusibles, cuando en realidad es el sistema nervioso central de nuestro hogar, un equipo de guardianes silenciosos que trabajan 24/7 para protegernos.

La creencia común es que todos los interruptores son más o menos iguales. Pero, ¿y si te dijera que cada uno es un especialista con una misión única y vital? Uno es un guardaespaldas personal que te protege de una electrocución, otro es un vigilante que evita que tus paredes se sobrecalienten y provoquen un incendio, y otro es el supervisor general que controla que todo funcione en armonía. Comprender el rol específico de cada uno no es solo cultura general de bricolaje, es la clave para vivir en un entorno más seguro y saber qué hacer cuando algo no va bien.

Este artículo no es un manual técnico indescifrable. Piénsalo como tu primera clase de «electricidad para el hogar». Vamos a desmontar juntos el misterio del cuadro eléctrico, palanca por palanca. Aprenderás a identificar a cada guardián —el IGA, el ID y los PIAs—, entenderás su lenguaje cuando deciden actuar (saltar) y descubrirás por qué ciertas normas, como tener circuitos separados en la cocina, no son un capricho burocrático, sino una medida de seguridad fundamental. Al final, no solo habrás perdido el miedo a esa caja, sino que te sentirás más capacitado para gestionar la seguridad eléctrica de tu casa.

Para navegar por este centro de mando, hemos organizado la información en secciones claras. Descubrirás desde las protecciones más modernas hasta cómo identificar cada circuito si no tienes ni idea de cuál es cuál.

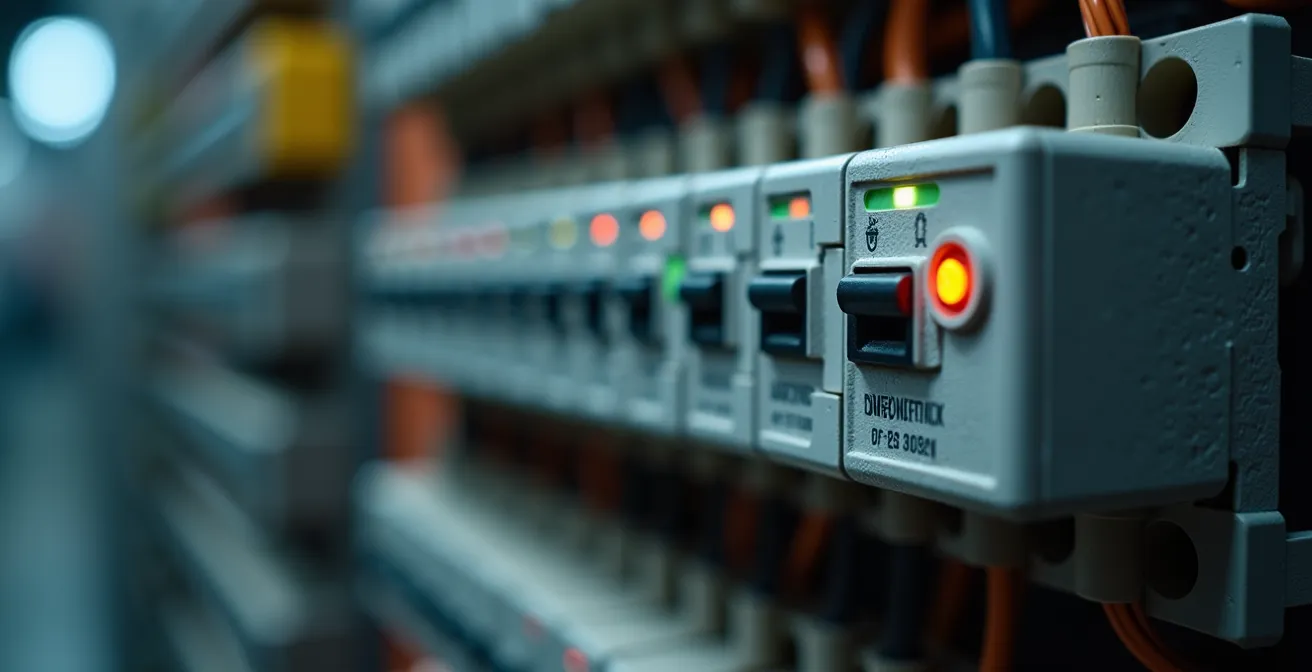

El protector de sobretensiones (PCS): ¿es obligatorio instalarlo en reformas actuales?

Imagina que tu instalación eléctrica es un cuerpo humano. Si el cuadro es el cerebro, el Protector contra Sobretensiones (PCS) es el casco. Su trabajo no es gestionar la energía del día a día, sino proteger toda la instalación de picos de tensión bruscos y peligrosos que vienen del exterior, como la caída de un rayo cercano o fallos en la red de distribución. Es un guardián que se sacrifica para salvar todo lo que tienes enchufado, desde la televisión hasta el frigorífico. Durante años, su instalación era una recomendación, pero la normativa ha cambiado para adaptarse a la sensibilidad de los aparatos electrónicos modernos.

Desde la actualización del Reglamento Electrotécnico de Baja Tensión (REBT), la instalación de un PCS es obligatoria en viviendas de obra nueva. Pero también lo es en reformas importantes, como cuando se modifica más del 50% de la instalación o se cambia el cuadro eléctrico por completo. Si vas a vender tu vivienda y necesitas un nuevo Certificado de Instalación Eléctrica (CIE) o «boletín», es muy probable que el instalador te exija ponerlo para poder certificar que la instalación cumple con la normativa vigente. No es un capricho, es una actualización de seguridad fundamental.

El coste de esta protección varía según la potencia que necesite tu instalación. No es un desembolso trivial, pero es una inversión única que puede ahorrarte miles de euros en electrodomésticos dañados. Como muestra una estimación de precios en España, el coste total, incluyendo el dispositivo y la mano de obra, puede oscilar entre 250 y casi 600 euros.

¿Cómo identificar qué interruptor corta la luz de la cocina si no está señalizado?

Abres el cuadro eléctrico y te encuentras con una fila de interruptores anónimos. Ninguna etiqueta, ninguna pista. Necesitas cortar la luz de la cocina para cambiar un enchufe de forma segura, pero no sabes qué palanca bajar. Esta situación, muy común en instalaciones antiguas, es frustrante y peligrosa. El método de «ensayo y error», bajando interruptores al azar mientras otra persona grita desde la otra punta de la casa, no es ni práctico ni seguro. Afortunadamente, existe una técnica sencilla y que puedes realizar sin ayuda de nadie.

El truco es usar un «chivato» sonoro o visual. El método más efectivo, recomendado por muchos electricistas, es utilizar una radio portátil o un altavoz bluetooth. Simplemente, enchúfalo a una de las tomas de corriente de la cocina, pon música o un programa con un volumen claramente audible y déjalo funcionando. Ahora, dirígete con calma al cuadro eléctrico. Empieza a bajar el primer Pequeño Interruptor Automático (PIA), que son los más estrechos y numerosos.

Baja el primero. ¿La música sigue sonando? Perfecto, ese no es. Vuelve a subirlo y baja el siguiente. Repite el proceso, uno por uno, de forma metódica. En el momento en que la radio se silencie, ¡bingo! Has encontrado el PIA que controla ese circuito de enchufes de la cocina. Si no tienes una radio, una lámpara también funciona, aunque te obligará a tener contacto visual o a dar más paseos. Una vez identificado, es crucial que lo etiquetes inmediatamente. Usa un rotulador permanente, una etiquetadora o simples pegatinas. Escribe algo claro como «Enchufes Cocina», «Horno» o «Luces Salón». Este simple gesto te ahorrará tiempo y aumentará tu seguridad en el futuro.

¿Por qué no puedes poner un PIA de 25A para proteger un cable fino de alumbrado?

Aquí entramos en una de las lecciones más importantes sobre seguridad eléctrica. Podrías pensar que poner un interruptor (PIA) con más amperios (A) es mejor, como tener un «guardián más fuerte». Es un error gravísimo y una de las principales causas de incendios de origen eléctrico. Cada PIA es un vigilante calibrado para proteger una «carretera» específica: el cable. La sección del cable (su grosor, medido en mm²) determina cuánta «circulación» (corriente, en amperios) puede soportar de forma segura. Si pones un guardián de 25A en una carretera diseñada para 10A, estás creando una trampa mortal.

Imagina una tubería fina (el cable de 1,5 mm² para la iluminación) por la que intentas hacer pasar el caudal de una boca de incendios (la demanda de un horno de 25A). La tubería no aguantará. El cable empezará a sobrecalentarse peligrosamente. El aislante de plástico que lo recubre, cuyo límite de servicio suele estar en unos 70°C según especificaciones técnicas del REBT, se derretirá, pudiendo provocar un cortocircuito y, en el peor de los casos, un incendio dentro de la pared. El PIA de 25A no saltará, porque para él, esa corriente es «normal». No está viendo el peligro porque su umbral de disparo es demasiado alto. El PIA correcto (de 10A para ese cable) habría saltado mucho antes, protegiendo el cable y la vivienda.

La normativa española es muy estricta al respecto. Existe una correlación directa entre el grosor del cable y el amperaje máximo del PIA que puede protegerlo. Es una regla de oro que todo electricista sigue a rajatabla y que tú debes conocer para entender la lógica de tu instalación. Un PIA sobredimensionado es una de las «ñapas» más peligrosas que pueden existir en un cuadro eléctrico.

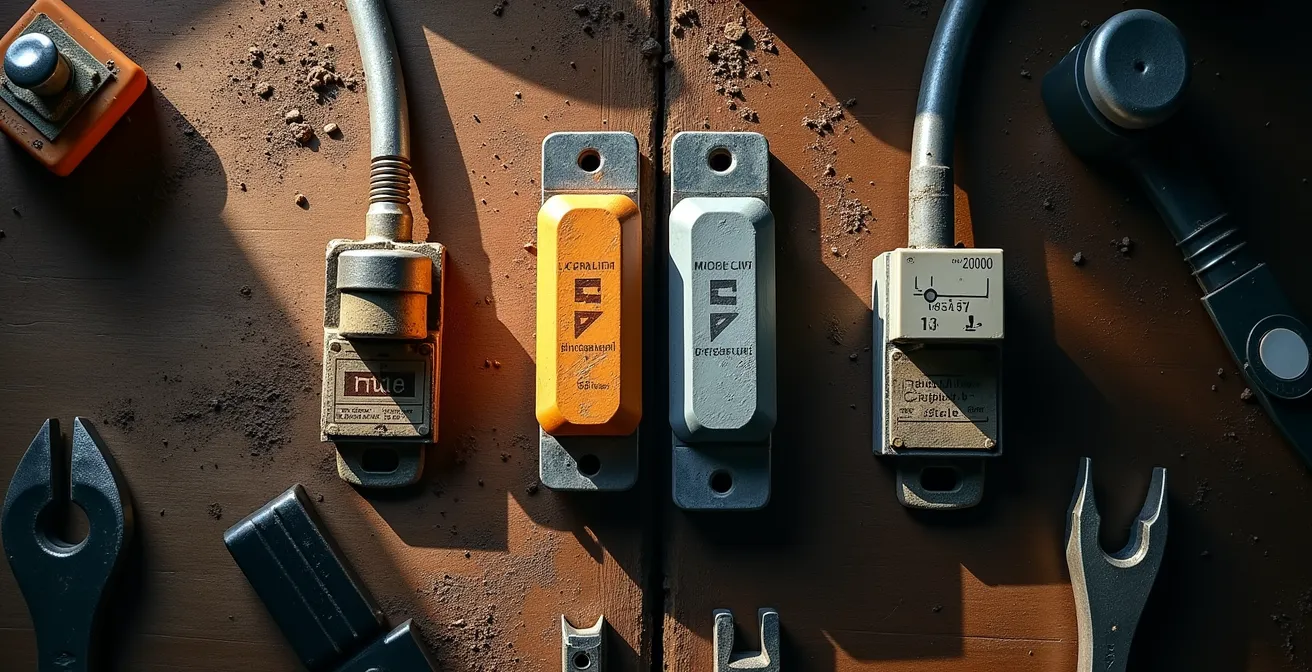

¿Todavía tienes «plomos» de cerámica? Por qué cambiarlos por automáticos es urgente

Si tu cuadro eléctrico todavía tiene esos fusibles cilíndricos de cerámica blanca, los llamados «plomos», no estás ante una simple antigüedad, sino frente a un riesgo de seguridad muy serio. Estas instalaciones, comunes hace décadas, son el equivalente a conducir un coche sin cinturones de seguridad ni airbags. Cumplían una función básica en su época, pero carecen de las protecciones más fundamentales que hoy consideramos imprescindibles. El cambio a un cuadro con interruptores automáticos modernos no es una mejora estética, es una actualización de seguridad urgente.

La diferencia más crítica no está en los propios plomos, sino en lo que les falta: el Interruptor Diferencial (ID). Los cuadros antiguos no lo incluían. Este dispositivo es el único que protege a las personas de una electrocución por un contacto indirecto (por ejemplo, tocar la carcasa metálica de un electrodoméstico con una derivación de corriente). El ID monitoriza constantemente que la corriente que entra al circuito sea la misma que sale. Si detecta una pequeña fuga (de 30mA), incluso una que no fundiría un plomo, corta la corriente en milisegundos, salvándote la vida. Las viviendas con plomos tienen una probabilidad mucho mayor de sufrir accidentes eléctricos graves.

Además, los interruptores automáticos (PIAs) son mucho más precisos y fiables que los plomos para proteger contra sobrecargas y cortocircuitos. Un plomo se funde, y hay que cambiarlo. Un PIA salta, y solo hay que rearmarlo una vez solucionado el problema. Modernizar el cuadro es una inversión directa en tranquilidad y seguridad para tu familia. El coste no es desorbitado; según datos del sector eléctrico español, cambiar un cuadro de plomos por uno moderno suele costar entre 300€ y 700€, dependiendo de la complejidad de la instalación.

¿Cuántos circuitos independientes exige la ley para una cocina moderna?

La cocina ha pasado de ser un simple lugar para cocinar a convertirse en el corazón tecnológico del hogar. Horno, vitrocerámica, microondas, lavavajillas, frigorífico, cafetera, robot de cocina… La cantidad de electrodomésticos y su potencia han crecido exponencialmente. Por esta razón, el Reglamento Electrotécnico de Baja Tensión (REBT) en España es muy claro: una cocina moderna no puede funcionar con un único circuito. Exige una serie de «arterias» eléctricas independientes para alimentar a estos grandes consumidores de energía de forma segura y evitar sobrecargas constantes.

Según la ITC-BT-25 del reglamento, para una electrificación básica, se exigen al menos cinco circuitos principales en una vivienda, y varios de ellos están total o parcialmente dedicados a la cocina. Esto garantiza que cada grupo de aparatos de gran consumo tenga su propia línea protegida por su propio PIA, dimensionado correctamente para la potencia que va a soportar. Por ejemplo, en una reforma de una cocina en Barcelona, separar los circuitos permitió usar el horno y la vitrocerámica a la vez sin que saltara el PIA, algo que antes era imposible con un solo circuito para todo.

Los circuitos mínimos que la normativa exige y que afectan a la cocina son, según una guía de buenas prácticas basadas en el REBT:

• C3 – Cocina y horno: Un circuito exclusivo con un PIA de 25A y cable de 6mm² para alimentar el horno y la vitrocerámica.
• C4 – Lavadora, lavavajillas y termo: Otro circuito independiente, con un PIA de 20A y cable de 4mm², para estos tres grandes consumidores.
• C2 – Tomas de uso general: Algunas de las tomas de corriente de la encimera para pequeños electrodomésticos (tostadora, batidora) pueden compartir este circuito (PIA 16A, cable 2.5mm²).
• C5 – Tomas de zonas húmedas: Enchufes adicionales en la cocina también pueden ir en este circuito, protegido por un PIA de 16A.

Esta separación no es un lujo, es una necesidad. Permite que el «sistema nervioso» de tu casa gestione la alta demanda de la cocina sin colapsar, evitando apagones y, lo más importante, reduciendo el riesgo de sobrecalentamiento de los cables.

Salta el PIA o el Diferencial: ¿cómo saber si es por enchufar demasiadas cosas a la vez?

Cuando se va la luz, lo primero es mirar el cuadro y ver qué palanca ha bajado. Identificar al «guardián» que ha actuado es el primer paso para diagnosticar el problema. No es lo mismo que salte un PIA (pequeño, estrecho) a que lo haga el Diferencial (más ancho y con un botón de Test ‘T’). Cada uno te está enviando un mensaje completamente diferente sobre la salud de tu instalación eléctrica. Aprender a distinguirlos te dirá si el problema es un simple exceso de consumo o algo más serio.

Si salta un PIA: Estás, muy probablemente, ante una sobrecarga o un cortocircuito en esa línea concreta. La sobrecarga es la causa más común: has enchufado demasiados aparatos a la vez en el mismo circuito. Por ejemplo, un circuito de enchufes generales protegido por un PIA de 16A tiene un «presupuesto» de potencia de unos 3680W, que es la potencia máxima que soporta (230V x 16A). Si enchufas un radiador (2000W) y una plancha (2200W) a la vez en ese circuito, superas el presupuesto y el PIA salta para proteger el cable. Un cortocircuito es más brusco: un cable pelado que toca otro, o un fallo interno en un aparato, provocando un pico de corriente instantáneo que el PIA corta de inmediato.

Si salta el Interruptor Diferencial (ID): El problema es distinto y potencialmente más grave. Se trata de una fuga de corriente o derivación a tierra. Esto significa que una pequeña parte de la electricidad no está volviendo por el camino correcto, sino que se está «escapando», por ejemplo, a través de la carcasa metálica de un electrodoméstico defectuoso o por humedad en un enchufe. El Diferencial, que es tu guardaespaldas, detecta esa fuga (aunque sea mínima) y corta todo para evitar que esa corriente te atraviese si tocas el aparato. Si el diferencial salta y no puedes rearmarlo, es una señal clara de que hay un problema de derivación activo y es momento de desenchufar aparatos uno a uno hasta encontrar el culpable o llamar a un profesional.

Enchufes inteligentes con medidor: ¿cómo descubrir qué aparato es el «vampiro» energético de tu casa?

Has optimizado tu tarifa de luz, cambiaste a bombillas LED y aun así, la factura no baja tanto como esperabas. El culpable suele ser un enemigo silencioso: el consumo fantasma o «standby». Son esos aparatos que, aunque parecen apagados, siguen consumiendo energía constantemente. La televisión con su piloto rojo, el router, los cargadores enchufados sin móvil, el microondas… Individualmente es poco, pero sumados, pueden representar una parte importante de tu factura. La buena noticia es que hoy es muy fácil cazarlos gracias a los enchufes inteligentes con medidor de consumo.

Estos pequeños dispositivos se colocan entre el enchufe de la pared y el aparato que quieres analizar. A través de una aplicación en tu móvil, te muestran en tiempo real cuántos vatios (W) está consumiendo ese dispositivo, tanto en funcionamiento como en reposo. Son como un detective privado para tu consumo eléctrico. Por ejemplo, podrías descubrir que tu vieja televisión consume 15W en standby, lo que a lo largo de un año se convierte en un gasto innecesario. Algunos enchufes de calidad son capaces de medir aparatos de gran potencia, de hasta 3500W, lo que te permite monitorizar incluso el frigorífico o el aire acondicionado.

Realizar una auditoría energética casera es más sencillo de lo que parece. Con un par de estos enchufes, puedes ir rotándolos por los principales sospechosos de tu casa durante un día o dos para identificar a los mayores «vampiros». Una vez identificados, puedes usar el mismo enchufe inteligente para programar su apagado total durante la noche o cuando no estás en casa, eliminando el consumo fantasma de raíz y generando ahorros reales y medibles en tu factura.

¿Cuántas placas solares necesitas para reducir tu factura de luz en un 70 %?

La idea de generar tu propia electricidad y ver una reducción drástica en la factura es muy atractiva. Sin embargo, la pregunta de «cuántas placas necesito» no tiene una respuesta única, ya que no depende solo de querer un porcentaje de ahorro, sino de tres factores clave: tu consumo anual de electricidad, la ubicación geográfica de tu vivienda y el espacio disponible en tu tejado. El cuadro eléctrico juega aquí un papel de gestor, no de generador. Su función es recibir esa nueva energía de forma segura y distribuirla.

Para integrar una instalación fotovoltaica, tu cuadro eléctrico debe ser adaptado. La normativa de autoconsumo española exige que la línea que viene del inversor solar esté protegida por su propio interruptor automático. Generalmente, se instala un PIA dedicado de 25-32A para proteger la línea del inversor solar, asegurando que la conexión sea segura. La energía generada por las placas fluye a través de este nuevo interruptor hacia tu cuadro. Desde allí, la magia del autoconsumo ocurre: esa electricidad se consume primero en tu casa, alimentando tus electrodomésticos en tiempo real. Solo la energía que no consumes (el excedente) «sale» por el interruptor general (IGA) hacia la red pública, generándote una compensación en la factura.

Para estimar el número de placas, un profesional analizará tus facturas de luz para conocer tu consumo (en kWh/año) y tus patrones (si consumes más de día o de noche). Como regla general, para una familia media en España con un consumo de 4.000-5.000 kWh/año, una instalación de entre 6 y 10 placas de alta eficiencia (unos 3-5 kWp de potencia) suele ser suficiente para alcanzar ahorros del 50% al 70%. Pero esto es solo una estimación. La clave es un dimensionamiento correcto para que la inversión sea rentable y segura, asegurando que tu cuadro eléctrico esté preparado para convertirse no solo en un consumidor, sino también en un gestor de producción energética.

Ahora que has descifrado el lenguaje de tu cuadro eléctrico, ya no eres un simple usuario, sino un gestor informado de la seguridad y eficiencia de tu hogar. Cada interruptor tiene una historia que contar, y ahora tú tienes el conocimiento para escucharla y actuar en consecuencia. Para consolidar este conocimiento, el siguiente paso es aplicar estos conceptos a tu propia instalación y asegurarte de que tus «guardianes» están en perfecto estado de funcionamiento.
