¿Por qué salta el diferencial? Guía de un electricista para encontrar al culpable

Se ha ido la luz. Otra vez. Tanteas en la oscuridad hasta el cuadro eléctrico, subes el interruptor que ha saltado y todo vuelve a la normalidad… por ahora. Este ciclo frustrante es una de las averías domésticas más comunes y desconcertantes. La mayoría de la gente recurre al método de «ir desenchufando todo a ver qué pasa», un proceso lento y a menudo ineficaz, sobre todo cuando el fallo es intermitente.

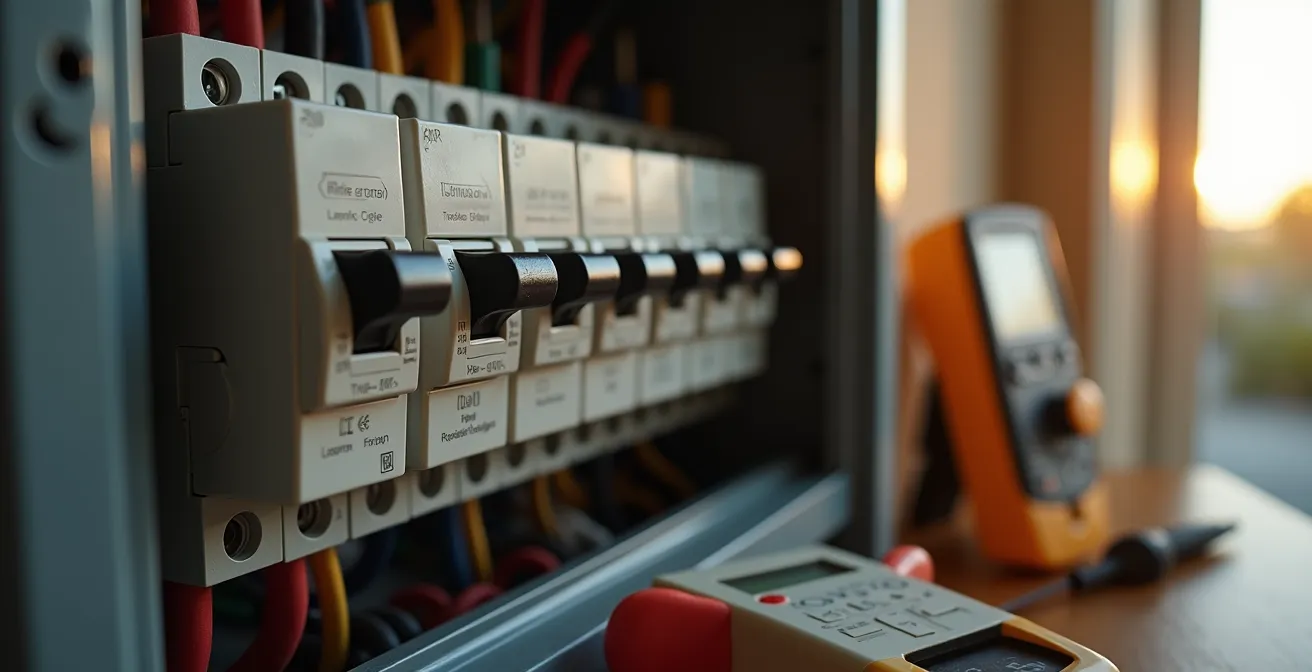

Pero, ¿y si te dijera que tu cuadro eléctrico no es solo una caja de interruptores, sino un panel de diagnóstico? Como electricista, mi trabajo no es solo cambiar cables, sino leer las señales que da la instalación. Un salto del diferencial no es un evento aleatorio; es un mensaje de seguridad muy claro que nos dice que algo no va bien. El problema es que no siempre el culpable es el que parece.

La clave no está en buscar a ciegas, sino en aplicar un diagnóstico sistémico. Hay que entender la diferencia entre un cortocircuito, un exceso de potencia y una derivación a tierra, que es la causa real de que salte el diferencial. A menudo, el problema no es un único aparato «roto», sino una combinación de factores como la humedad ambiental, el envejecimiento de los componentes o un aislamiento deficiente que crea «derivaciones fantasma».

En esta guía, vamos a ir más allá del simple «sube y baja» de plomos. Te enseñaré a interpretar lo que tu cuadro eléctrico te está diciendo, a identificar las causas raíz más comunes y a localizar al verdadero responsable de los cortes de luz con la metodología que usaría un profesional. Entenderás por qué tu lavadora se convierte en tu peor enemigo los días de lluvia y qué peligros esconden las instalaciones antiguas.

Para abordar el problema de forma estructurada, hemos organizado este artículo en varias secciones clave. A continuación, encontrarás el sumario con los puntos que trataremos para que puedas navegar directamente hacia la información que más te interese.

Qué significa realmente una derivación a tierra y por qué es peligroso anularla?

Cuando salta el interruptor diferencial (ID), no es por «exceso de plomos». Es la señal de alarma más importante de tu casa: ha detectado una derivación a tierra. En términos sencillos, una pequeña parte de la corriente eléctrica no está volviendo por el camino correcto (el cable neutro), sino que se está «fugando» hacia la tierra. Esta fuga puede ocurrir a través de la carcasa metálica de un electrodoméstico, una pared húmeda o, en el peor de los casos, a través del cuerpo de una persona.

El diferencial es un dispositivo salvavidas. Su única misión es comparar la corriente que entra al circuito con la que sale. Si detecta una diferencia, por mínima que sea (normalmente 30 miliamperios), corta el suministro en milisegundos para evitar una electrocución. Anularlo, puentearlo o instalar uno de mayor sensibilidad sin resolver la causa es una temeridad. Las estadísticas son claras: se producen unas 183 víctimas mortales al año en España por accidentes eléctricos en el hogar, muchos de los cuales podrían evitarse con un diferencial en buen estado.

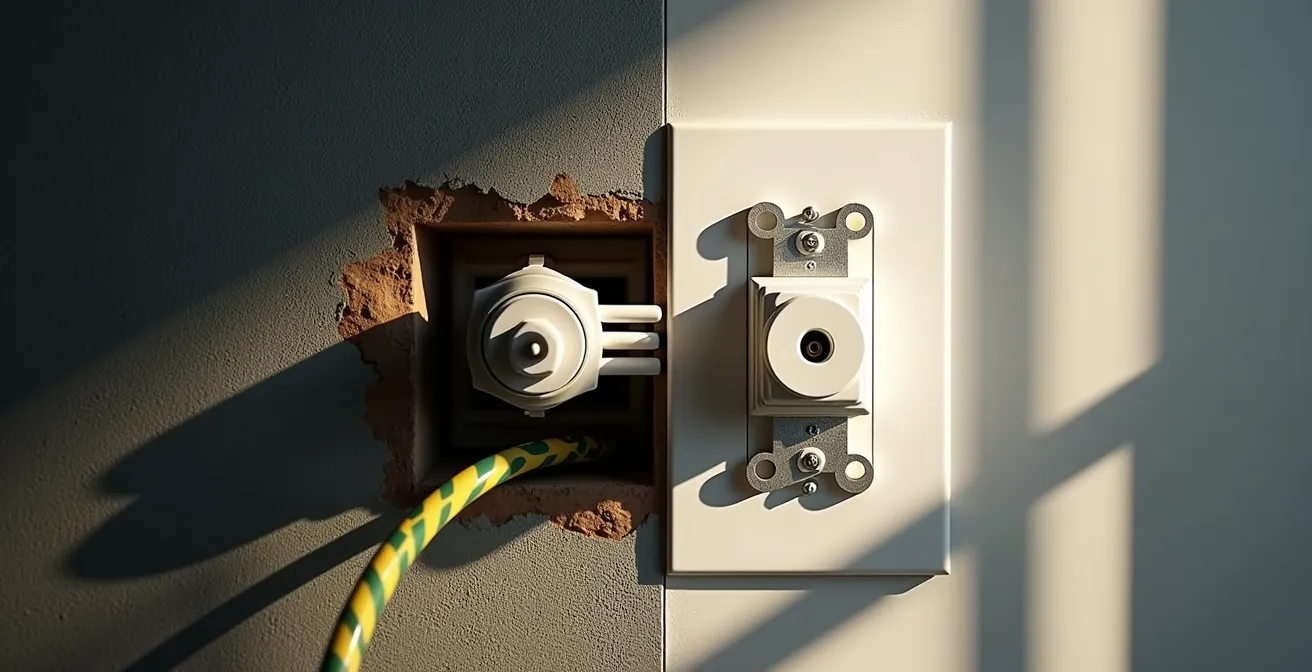

La toma de tierra (el cable amarillo y verde) es el cómplice del diferencial. Proporciona un camino seguro y de baja resistencia para que esa corriente de fuga se desvíe a tierra, provocando que el diferencial salte inmediatamente. Sin una toma de tierra funcional, la carcasa de un frigorífico averiado podría quedar electrificada, esperando a que alguien la toque para usar su cuerpo como camino a tierra. Por eso, el primer paso de cualquier diagnóstico de «salud eléctrica» es pulsar el botón de test (T) del diferencial una vez al mes. Si no salta, debe ser reemplazado de inmediato.

Salta el PIA o el Diferencial: cómo saber si es por enchufar demasiadas cosas a la vez?

Es una confusión muy común. Cuando se va la luz, la mayoría de la gente habla de «saltar los plomos», pero en el cuadro eléctrico conviven dos tipos de protectores con misiones muy diferentes: el Interruptor Diferencial (ID) y los Pequeños Interruptores Automáticos (PIAs), también llamados magnetotérmicos. Saber cuál de los dos ha saltado es la primera pista para un diagnóstico sistémico.

Un PIA (los interruptores más estrechos y numerosos) salta por dos motivos: un cortocircuito (contacto directo entre fase y neutro, una avería grave) o, más comúnmente, por sobrecarga. Esto ocurre cuando conectas demasiados aparatos a la vez en un mismo circuito, superando la potencia máxima para la que está diseñado. Por ejemplo, si tienes el horno (2500W) y la plancha (2000W) en el mismo circuito de 16A (que soporta unos 3680W), el PIA saltará para proteger los cables de un sobrecalentamiento peligroso. Si te ocurre esto a menudo, no es una avería, sino una señal de que necesitas más potencia contratada o una mejor distribución de tus aparatos.

En cambio, el Interruptor Diferencial (ID), que es más ancho y suele tener un botón de test, NUNCA salta por sobrecarga. Como vimos, su única función es detectar fugas de corriente a tierra. Por tanto, si es el diferencial el que salta, de nada sirve desenchufar la mitad de los aparatos. El problema es un único elemento (o la propia instalación) que tiene un defecto de aislamiento, aunque consuma muy poca energía.

Por qué la lavadora o el lavavajillas son los sospechosos habituales cuando llueve o lavan?

Si el diferencial salta justo cuando pones la lavadora, el lavavajillas o cuando llueve mucho, no es una coincidencia. El agua y la humedad son los mayores enemigos del aislamiento eléctrico y los catalizadores perfectos para las derivaciones a tierra. Estos electrodomésticos combinan tres factores de riesgo: resistencias eléctricas para calentar el agua, motores y bombas, y la presencia constante de agua y vapor.

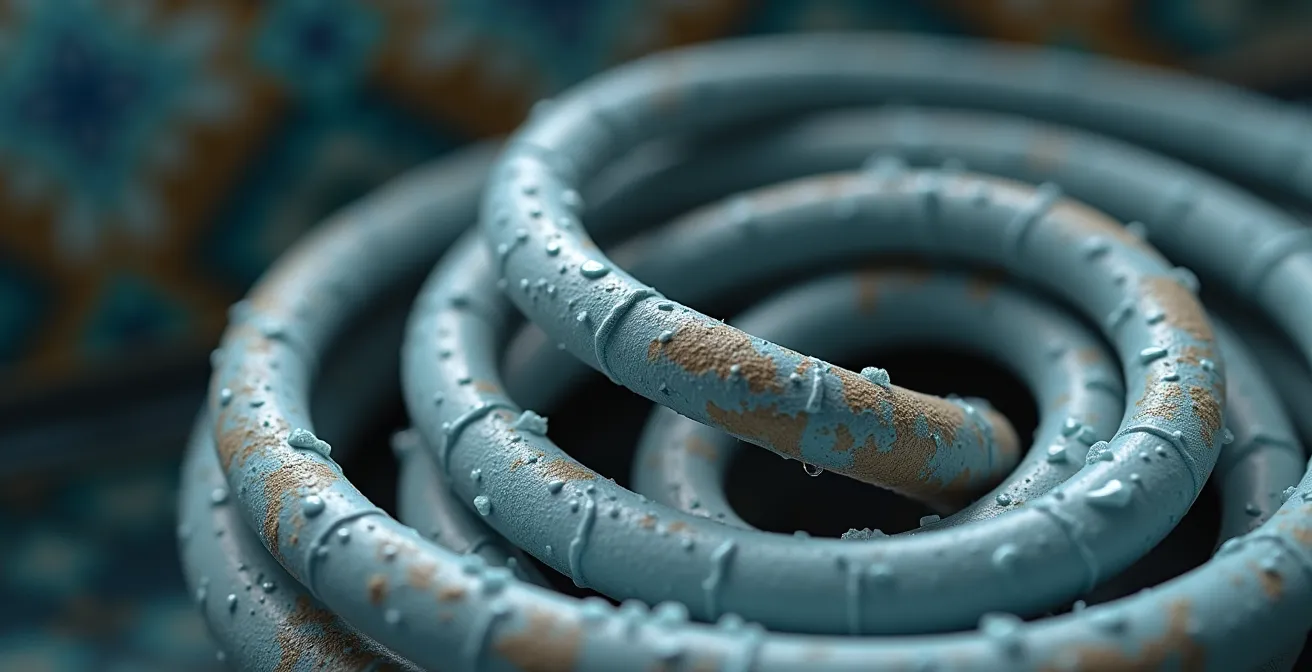

Con el tiempo, las resistencias blindadas que calientan el agua pueden desarrollar microfisuras. La cal y los minerales del agua aceleran este deterioro. Cuando el agua se filtra por estas grietas y entra en contacto con el filamento eléctrico interno, se crea un camino directo para una fuga de corriente a tierra, y el diferencial actúa. Este fenómeno se agudiza en días de lluvia o en zonas de alta humedad ambiental. De hecho, en las zonas costeras españolas como Galicia, el Cantábrico o el Levante, donde la humedad relativa supera a menudo el 80%, los problemas de derivaciones en electrodomésticos de más de 5 años se disparan.

La «vulnerabilidad por humedad» explica por qué un aparato puede funcionar perfectamente durante días y fallar de repente. A veces, la fuga es tan pequeña que solo se manifiesta cuando la humedad ambiental satura el polvo y la suciedad acumulados en el motor o en las conexiones, creando una «derivación fantasma». Para localizar al culpable de forma inequívoca, el método profesional es el más fiable.

Merece la pena un diferencial que se sube solo para no perder la comida del frigo si no estás?

Imagina que estás de vacaciones y una pequeña fuga de corriente transitoria, causada por una tormenta o el arranque de un viejo motor, hace saltar el diferencial. A tu vuelta, te encuentras con toda la comida del frigorífico y el congelador echada a perder. Para evitar esta situación, existen los diferenciales con rearme automático, popularmente conocidos como «los que se suben solos».

Estos dispositivos, al detectar un salto, esperan unos segundos y intentan rearmarse automáticamente. Si la fuga ha desaparecido (porque era transitoria), la luz vuelve y el frigorífico sigue funcionando. Si la fuga persiste, lo intentan un par de veces más y, si el fallo continúa, se bloquean por seguridad. Su coste, que ronda los 120-250€ instalado, se amortiza rápidamente si evita una sola pérdida de alimentos, que puede superar los 300-500€. Son una solución excelente para segundas residencias, casas de campo o para proteger circuitos críticos como el del congelador.

Sin embargo, no deben confundirse con los diferenciales superinmunizados. Estos últimos no se rearman solos, pero están diseñados para ser menos «sensibles» a los falsos positivos. Filtran las pequeñas perturbaciones (armónicos) que generan las fuentes de alimentación de ordenadores, televisores y equipos electrónicos modernos, evitando saltos intempestivos sin que exista un peligro real. Son ideales para viviendas con mucha tecnología.

Elegir entre uno y otro depende del tipo de problema. Si tienes saltos esporádicos cuando no estás en casa, el rearmable es tu solución. Si el diferencial salta cuando enciendes el ordenador o varios aparatos electrónicos a la vez, un superinmunizado resolverá el problema de forma más económica y eficiente. A continuación, se detallan sus diferencias clave.

Como muestra esta comparativa de tipos de diferenciales, la elección depende del uso y del problema a solucionar.

El peligro del aislamiento de tela en pisos viejos: causa de saltos y riesgo de incendio

Si vives en un piso construido antes de los años 70, es muy probable que tu instalación eléctrica original utilice cables con aislamiento de tela y caucho. En su día era el estándar, pero hoy representa un riesgo significativo. Con el paso de las décadas, este tipo de aislamiento se vuelve rígido, quebradizo y pierde sus propiedades dieléctricas. El simple hecho de mover un mueble y presionar un cable viejo puede hacer que el aislante se desmorone, provocando un cortocircuito o una derivación.

Este deterioro es una de las principales causas de saltos de diferencial «fantasma»: fallos que aparecen y desaparecen sin motivo aparente. El aislante degradado puede absorber humedad, creando pequeñas fugas a tierra que hacen saltar el diferencial, especialmente en días húmedos. Lo más peligroso es que este tipo de cableado es un combustible excelente. Un mal contacto o un sobrecalentamiento puede iniciar un incendio fácilmente. De hecho, las instalaciones eléctricas defectuosas son responsables de más de 7.000 incendios anuales en España.

Si tu instalación es antigua, debes estar atento a ciertas señales de alarma que indican que ha llegado al final de su vida útil y necesita una reforma urgente. Ignorar estos avisos no solo te condena a sufrir cortes de luz constantes, sino que pone en grave riesgo tu seguridad y la de tu hogar. La «salud eléctrica» de una casa depende directamente de la calidad de su sistema nervioso: el cableado.

Señales de alarma en instalaciones antiguas:

• Olor a plástico quemado o a ozono cerca de enchufes o del cuadro eléctrico.
• Parpadeo o bajada de intensidad de las luces al encender aparatos potentes como el microondas.
• Chispazos o ruidos crepitantes al enchufar o desenchufar aparatos.
• Enchufes, interruptores o partes del cuadro eléctrico que se sienten calientes al tacto.
• Saltos muy frecuentes del diferencial sin que puedas identificar un aparato culpable.
• Cables visibles (en cajas de registro o detrás de aparatos) con el recubrimiento de tela agrietado, descolorido o deshilachado.

El protector de sobretensiones (PCS): es obligatorio instalarlo en reformas actuales?

No todos los problemas eléctricos vienen de dentro de casa. A veces, el peligro llega desde la red de distribución exterior. Las sobretensiones son picos de voltaje que pueden «freír» literalmente los delicados componentes electrónicos de tus electrodomésticos. Pueden ser de dos tipos: transitorias (muy cortas y de alto voltaje, causadas por la caída de un rayo cercano o grandes conmutaciones en la red) o permanentes (un aumento sostenido del voltaje por un fallo en el neutro de la red de distribución).

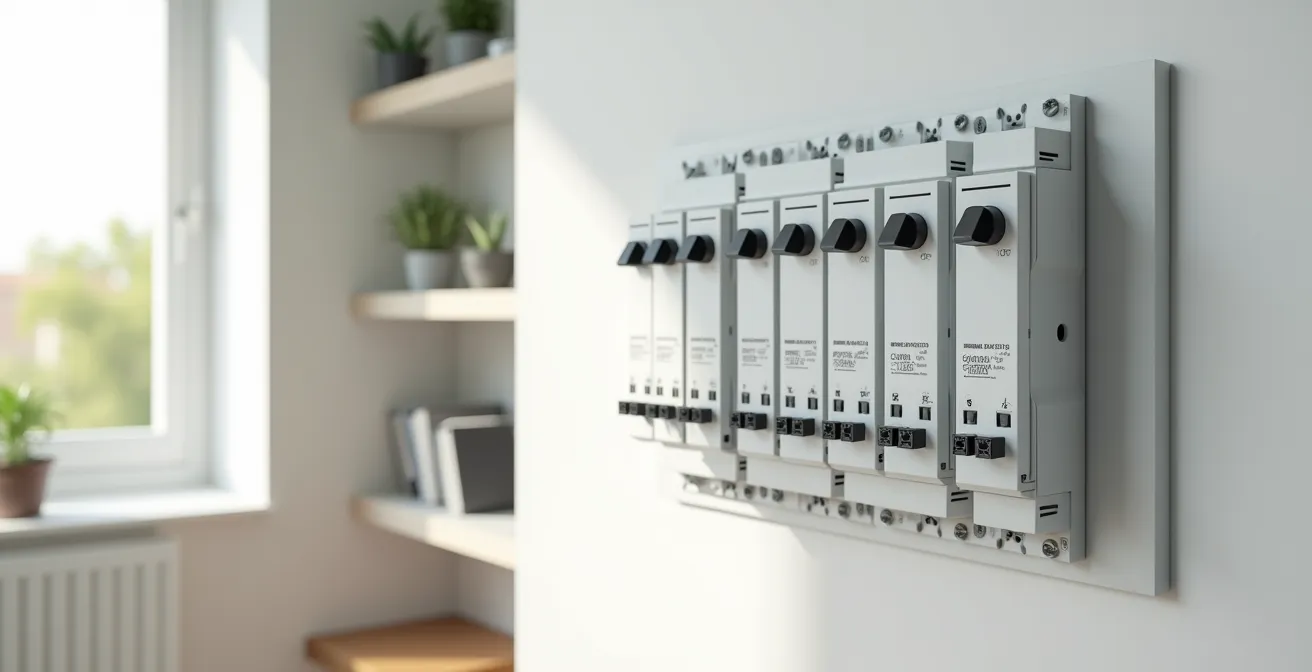

Para proteger la vivienda de estos eventos, existe el protector contra sobretensiones (PCS). Este dispositivo se instala en el cuadro eléctrico y su función es desviar esos picos de tensión a tierra antes de que lleguen a tus aparatos. Según el Reglamento Electrotécnico para Baja Tensión (REBT), su instalación es obligatorio en obra nueva y reformas importantes. Su coste, entre 150€ y 300€, es una inversión mínima comparada con el riesgo que cubre: la reposición de una TV, un ordenador y un frigorífico puede superar fácilmente los 3.000€.

Existen protectores solo para sobretensiones transitorias, solo para permanentes o combinados, que son los más recomendables. La protección contra sobretensiones permanentes es siempre obligatoria en obra nueva, mientras que la obligatoriedad de la protección transitoria depende de la «zona keraunica» (la frecuencia de caída de rayos en la zona). Sin embargo, dada la cantidad de electrónica sensible que tenemos en casa, instalar una protección combinada es la decisión más inteligente para garantizar la longevidad de nuestros equipos más caros.

Hasta qué potencia puedes subir sin tener que cambiar los cables de tu casa?

Aumentar la potencia contratada parece la solución fácil cuando los PIAs saltan por sobrecarga. Sin embargo, no siempre es tan sencillo. La potencia máxima que puedes contratar está directamente limitada por la sección (grosor) de los cables de tu instalación, concretamente de la Derivación Individual, que es el cable que va desde tu contador hasta el cuadro eléctrico de casa.

Cada sección de cable está diseñada para soportar una intensidad máxima de corriente (medida en amperios). Superar ese límite de forma continuada provoca un sobrecalentamiento que degrada el aislamiento y crea un grave riesgo de incendio. Por eso, cada circuito en tu cuadro tiene un PIA con un amperaje específico que coincide con la sección del cable que protege. Por ejemplo, un cable de 2,5 mm² (el estándar para enchufes) se protege con un PIA de 16A, lo que permite una potencia máxima de 3.680W en ese circuito.

Si quieres subir la potencia general de la casa, por ejemplo, a 9,2 kW (40A), pero tu Derivación Individual es de solo 6 mm² (que soporta un máximo de 25A o 5,75kW), la compañía distribuidora te exigirá cambiar ese cableado por uno de sección adecuada (en este caso, de 10 mm²) y presentar un nuevo Certificado de Instalación Eléctrica (CIE), también conocido como Boletín, firmado por un instalador autorizado. No hay atajos: la seguridad de la instalación es lo primero.

Esta tabla basada en el reglamento es una guía esencial para entender los límites de tu instalación.

Entender tu cuadro eléctrico: qué protege exactamente cada interruptor (IGA, PIA, ID)?

Para un profano, el cuadro eléctrico puede parecer un galimatías de interruptores. Sin embargo, entender la «inteligencia del cuadro» y la función de cada componente te da el poder de realizar un primer diagnóstico certero. Básicamente, tu cuadro se organiza en una jerarquía de tres niveles de protección:

1. IGA (Interruptor General Automático): Es el «jefe» del cuadro. Normalmente es el primer interruptor, más grande que los demás. Su misión es proteger tu instalación de sobrecargas generales. Salta si la suma de la potencia que consumes en toda la casa supera la potencia máxima que soporta tu instalación (que depende, como vimos, del grosor de los cables). Si salta el IGA, es que te has pasado mucho de consumo.

2. ID (Interruptor Diferencial): Es el «guardaespaldas». Como ya hemos explicado en detalle, su única misión es proteger a las personas de contactos eléctricos indirectos. No le importa cuánta energía consumes, solo se preocupa de que no haya fugas de corriente a tierra. Si salta, hay un riesgo potencial de electrocución.

3. PIAs (Pequeños Interruptores Automáticos): Son los «soldados de infantería». Protegen cada circuito individual de la casa (luces, enchufes de la cocina, enchufes del baño, etc.) de sobrecargas y cortocircuitos. Si enchufas demasiadas cosas en un mismo circuito o un aparato tiene un cortocircuito interno, saltará el PIA correspondiente, pero el resto de la casa seguirá teniendo luz. Te permite aislar el problema en una zona concreta.

Entender esta jerarquía es la base del diagnóstico. Un PIA que salta es un problema de consumo o de un aparato en un circuito concreto. Un ID que salta es un problema de aislamiento y seguridad. Y un IGA que salta es un problema de consumo excesivo en toda la casa. Mantener el cuadro en buen estado es sencillo:

• Mensualmente: Pulsa el botón de test del diferencial para asegurar su correcto funcionamiento.
• Trimestralmente: Realiza una inspección visual en busca de polvo, quemaduras o deformaciones. Limpia el polvo con una brocha seca.
• Cada 5 años: Es recomendable que un profesional realice una revisión completa y reapriete las conexiones para evitar puntos calientes.

Ahora que conoces las causas y tienes un método para diagnosticar los saltos del diferencial, puedes enfrentarte al problema con más seguridad. Sin embargo, si el fallo persiste, es aleatorio o sospechas que tu instalación es muy antigua, la etapa siguiente y más sensata es contactar con un instalador electricista autorizado para una revisión profesional.
